Bij gebiedsontwikkeling Grebbedijk gaat veel aandacht uit naar innovatie van circulariteit in brede zin. De start om te komen tot een circulaire ontwikkeling vroeg de nodige aandacht. Het gebiedsproces startte met basale vragen wat een circulaire gebiedsontwikkeling vergt en wanneer een dijk circulair is. Goede referenties ontbraken en een bruikbaar beoordelingskader was niet voorhanden. Daarom is een nieuw beoordelingsinstrument ontwikkeld: de ‘Circulaire Peiler’. Dit instrument biedt de benodigde handvatten om de mate van circulariteit per fase te kunnen te kunnen duiden. In dit artikel worden de toepassing en uitkomsten voor de Grebbedijk toegelicht. De Circulaire Peiler is nu ook inzetbaar bij andere projecten.
Ontwikkeling duurzame, circulaire dijk
De Grebbedijk, tussen Wageningen en Rhenen, beschermt 250.000 bewoners van de Gelderse Vallei tegen het water van de Neder-Rijn. Als de 5,5 km lange dijk doorbreekt, loopt een groot gebied met steden als Veenendaal en Amersfoort onder water. De dijk moet worden versterkt. Uit een veiligheidsanalyse blijkt dat 4,5 km van het traject niet voldoet aan de eisen voor waterveiligheid. De gebiedspartners provincie Gelderland, provincie Utrecht, Staatsbosbeheer, Rijkswaterstaat, gemeente Wageningen en Waterschap Vallei en Veluwe werken mét bewoners, ondernemers, belangenverenigingen en geïnteresseerden aan de versterkingsopgave en andere ambities voor het gebied. Het streven is een duurzame, circulaire dijk te ontwikkelen. Door het opstellen van een beoordelingskader circulariteit konden de verschillende kansrijke alternatieven tegen elkaar worden uitgezet. Hiermee konden de goed scorende elementen uit de verschillende kansrijke alternatieven in het voorkeursalternatief worden over genomen en werd circulariteit een integraal onderdeel van de besluitvorming.
Behoefte aan een circulair beoordelingskader
Bij de gebiedsontwikkeling Grebbedijk is een trechteringsproces doorlopen om te komen tot een voorkeursalternatief. Vanuit de bouwstenen voor het project werd daarbij via zes mogelijke oplossingsrichtingen toegewerkt naar drie kansrijke alternatieven. De beste onderdelen van de drie kansrijke alternatieven zijn vervolgens gecombineerd in het voorkeursalternatief. Bij aanvang van het project was het nog onvoldoende helder hoe de circulariteit als een van de thema’s in deze trechtering beoordeeld zou moeten worden. Vanwege het ontbreken van een geschikt afwegingskader voor circulariteit, ontwikkelden de gebiedspartners met hulp van innovatiebeschikking van het Hoogwaterbeschermingsprogramma (HWBP) een algemeen afwegingskader voor circulariteit; de Circulaire Peiler. Het eindresultaat is een door het advies- en ingenieursbureau Lievense | WSP ontwikkelde eenvoudig bruikbare Excel tool. Voor de Gebiedsontwikkeling Grebbedijk heeft Lievense | WSP op basis van deze tool een rapportage gemaakt waarin de volledige circulariteit van de Grebbedijk is beschouwd. In de volgende paragrafen laten we zien hoe de circulaire scores zijn opgebouwd en wat de toepassing bij de Grebbedijk heeft opgeleverd.
![Circulaire Peiler afb Water Governance](/-/media/insights/netherlands/afbeeldingen/circulaire-peiler--afb-water-governance.png?h=420&w=800&hash=E79E63BD9F29927395F16C5FF78BA6B0)
Getroffen maatregelen

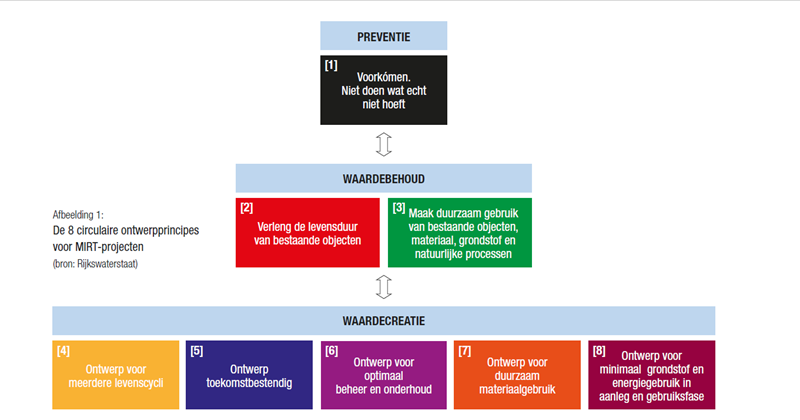

De Circulaire Peiler is gebaseerd op de 8 circulaire ontwerpprincipes die zijn geformuleerd door Rijkswaterstaat in het kader van MIRT-projecten (afbeelding 1). Nieuw aan de Circulaire Peiler is dat aan elk circulair ontwerpprincipe prestaties zijn gekoppeld. Geleverde producten of getroffen maatregelen die bijdragen aan circulariteit zorgen dat het circulaire prestatieniveau, het circulaire peil, verbetert. Tijdens de verkenningsfase van gebiedsontwikkeling Grebbedijk zijn veel maatregelen in de plannen doorgevoerd die positief bijdragen aan de circulariteit. Hieronder volgt per circulair ontwerpprincipe een korte beschrijving van maatregelen uit het voorkeursalternatief van gebiedsontwikkeling Grebbedijk en aandachtspunten voor de volgende fase.
1.Voorkómen: niet doen wat echt niet hoeft
Er is in de verkenningsfase onderzocht hoe de omvang van de opgave is te verkleinen. Voor het onderdeel dijkversterking betreft dit onder andere optimalisaties voor faalmechanismen, hoogte, piping, macrostabiliteit en bekledingen. Zowel innovatieve rekentechnieken om de fysieke omvang van de versterkingsopgave te reduceren, als innovatieve versterkingsmaatregelen die minder materiaal en ruimtebeslag nodig hebben, zijn onderzocht. Optimalisaties en innovaties zijn verwerkt in het voorkeursalternatief. Hiermee is in de verkenningsfase een opgaveverkleining bereikt van meer dan 20% ten opzichte van de uitgangspunten van de initiatieffase.
2 Verleng de levensduur van bestaande objecten of componenten
De levensduur van de dijk wordt verlengd door deze te versterken. Het huidige dijklichaam van de Grebbedijk wordt daarbij gebruikt als basis. Een interessant object in deze dijkversterkingsopgave is het imposante hoornwerk dat aan het eind van de 5,5 km lange Grebbedijk ligt. Dit verdedigingswerk is een restant van de Grebbelinie en is cultuurhistorische erfgoed. In geval van oorlog kon daar in de 18e eeuw water uit de Neder-Rijn worden ingelaten via een inundatiesluis om zo vijandige troepen tegen te houden. Door het herstellen van dit hoornwerk zijn er voor de dijkversterkingsopgave minder ingrepen nodig.
3 Duurzaam gebruik van bestaande objecten, materialen, grondstoffen en natuurlijke processen
Er is een aantal gebiedsambities binnen het voorkeursalternatief van gebiedsontwikkeling Grebbedijk waarbij grond vrijkomt. Benutting van de vrijkomende grond uit de waterplas ten behoeve van de dijkversterking levert milieuwinst op. Door lokaal beschikbare grond te gebruiken zijn er veel minder transportbewegingen voor grond nodig. Ook de opwaardering van het cultuurhistorische Hoornwerk werkt positief door, omdat het cultuurhistorische aspect versterkt wordt terwijl het ook een extra functie voor waterveiligheid erbij krijgt.
4 Ontwerp voor meerdere levenscycli
De herbruikbaarheid van materialen/elementen in het ontwerp is onderzocht. Dit gaat bijvoorbeeld over bestaande constructies zoals kistdammen en damwanden. Hergebruik van gehele constructies blijkt geen optie, omdat ze constructief niet meer aan de vereisten voldoen. Voor nieuwe constructies is de detaillering nog niet bepaald in de verkenningsfase. Hier ligt een kans voor circulariteit in de planuitwerkingsfase. Nieuwe constructies dienen zodanig worden te worden gedetailleerd dat de materialen aan het einde van de levensduur losmaakbaar zijn en daarmee herbruikbaar worden.
5 Ontwerp toekomstbestendig
Een toekomstbestendig alternatief borgt ambities en toekomstige ruimtelijke ontwikkelingen in de projectdoelstellingen. Dit ontwerpprincipe is vooral beoordeeld aan de hand van de mate waarin gebiedsambities onderdeel zijn van het integrale ontwerp. De gebiedsambities zijn uitgebreid onderzocht middels een actief omgevingsproces. Projectdoelstellingen ten aanzien van waterveiligheid zijn gerealiseerd en daarnaast de ambities voor natuur, recreatie en duurzaamheid. Door het graven van een waterplas en de KRW-nevengeul (Kader Richtlijn Water) is er extra aandacht voor waterrecreatie en klimaatadaptatie. De KRWnevengeul geeft de rivier meer ruimte voor water. Het openhouden van ruimte en/of het graven van water voor natuurontwikkeling draagt bij aan biodiversiteit. Vergroting van biodiversiteit versterkt de natuur en draagt op deze wijze ook bij aan toekomstbestendigheid.
6 Ontwerp voor optimaal beheer en onderhoud
en analyse van de Life Cycle Costs (LCC) was een onderdeel van het ontwerpproces bij gebiedsontwikkeling Grebbedijk. Van verschillende alternatieven zijn de beheer- en onderhoudskosten in beeld gebracht en afgezet tegen de milieukosten. Uiteindelijk is versterken in grond het meest voordelig en makkelijkst te onderhouden. De oplossingen met de laagste investeringen bleken tevens tot de laagste LCC te leiden. De steunbermen van grond met flauwe taluds maken eenvoudig beheer mogelijk.
7 Duurzaam materiaalgebruik (materiaalhoeveelheid x milieubelasting)
De milieukosten zijn berekend van zowel de 5,5 km lange Grebbedijk als van de gebiedsontwikkeling. Diverse alternatieven zijn vergeleken. Omdat grond aan het einde van de levensduur herbruikbaar is, scoren alle alternatieven die gebruikmaken van veel grond hoog op circulariteit. De best scorende dijkoplossingen hebben een minimum inzet aan betonnen of stalen constructies en bestaan grotendeels uit grondoplossingen, waarbij de vrijkomende gebiedseigen grond uit realisatie van de gebiedsambities wordt ingezet voor de dijkversterking. Verdere optimalisatiekansen zijn er voor herbruikbaarheid van materiaal (zie ontwerpprincipe 4).
8 Ontwerp voor minimaal grondstofen energiegebruik in de aanleg/gebruiksfase
De CO2-impact van materialen is berekend met het programma DuboCalc en levert een vergelijkbaar beeld op als de milieukosten (zie ontwerpprincipe 7). Een van de aanbevelingen is om een haalbaarheidsonderzoek uit te voeren naar het onttrekken van warmte uit oppervlaktewater en die te benutten voor verwarming van woningen in het gebied achter de Grebbedijk. Als no-regret maatregel is voorgesteld om de hiervoor benodigde pijp alvast in de dijk aan te leggen. Deze maatregel sluit ook naadloos aan bij het ontwerpprincipe ‘Ontwerp toekomstbestendig’.
![Circulaire peiler afbeelding 2](/-/media/insights/netherlands/afbeeldingen/circulaire-peiler-afbeelding-2.png?h=389&w=800&hash=C1B3CA5D864E0E1EC339BEAF82751E62)

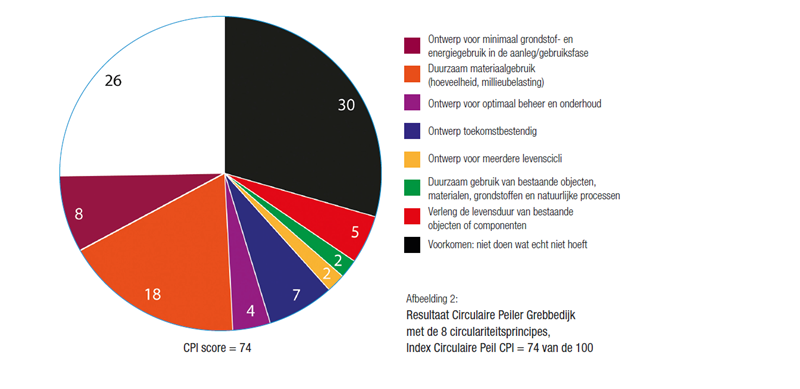

Circulaire score Grebbedijk CPI = 74

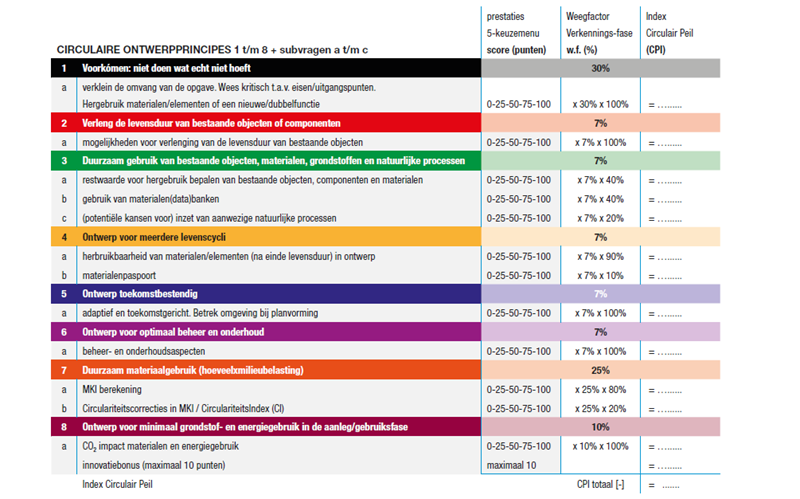

Met de Circulaire Peiler is een circulaire totaalscore te berekenen voor een gebiedsopgave. Na het invoeren van alle onderliggende prestaties voor de acht circulaire ontwerpprincipes volgt uit de Circulaire Peiler de eindscore in de vorm van een ‘CPI rapportcijfer’ (CPI=Index Circulair Peil). De maximum score is 100. In kader 1 is de werking van de Circulaire Peiler nader toegelicht. Het voorkeursalternatief uit de verkenningsfase van gebiedsontwikkeling Circulaire score Grebbedijk CPI = 74 Met de Circulaire Peiler is een circulaire totaalscore te berekenen voor een gebiedsopgave. Na het invoeren van alle onderliggende prestaties voor de acht circulaire ontwerpprincipes volgt uit de Circulaire Peiler de eindscore in de vorm van een ‘CPI rapportcijfer’ (CPI=Index Circulair Peil). De maximum score is 100. In kader 1 is de werking van de Circulaire Peiler nader toegelicht. Het voorkeursalternatief uit de verkenningsfase van gebiedsontwikkeling Grebbedijk scoort in de Circulaire Peiler 74 van de 100, zie afbeelding 2. Er is dus binnen de gebiedsontwikkeling Grebbedijk 26% van de maximaal te behalen punten niet gescoord in de verkenningsfase (de witte taartpunt). In nog komende ontwikkelfasen in de gebiedsontwikkeling is deze ‘witte vlek’ nader in te vullen door dan de juiste maatregelen te treffen. Uit de staafdiagrammen van afbeelding 3 blijkt dat er onder andere nog verbeterpotentieel is op het gebied van beheer/onderhoud, materialenpaspoort, hergebruik van materialen bij de start van het project, energieopwekking en herbruikbaarheid materialen na de afdankfase (einde levensduur).
Impact

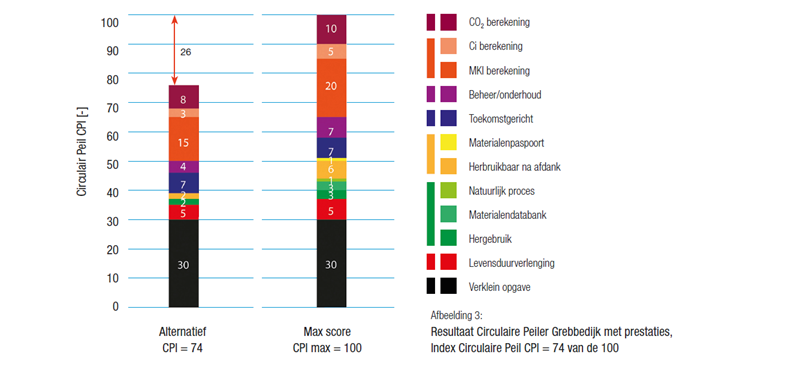

De ontwerpprincipes (afbeelding 1) en de kwantificering van de de milieu-impact hebben meeste bijgedragen aan de CPI score. Tezamen bepalen deze aspecten 65% van de eindscore. Voor Grebbedijk scoort de voorkeursvariant het maximaal aantal te behalen punten op het circulaire ontwerpprincipe [1] Voorkómen. Dit legt een stevige basis voor een goede (eind)score op de CPI. Ook op de principes duurzaam materiaalgebruik en ontwerp voor minimaal grondstof- en energieverbruik scoort het voorkeursalternatief hoog, evenals voor ‘toekomstwaarde’. Het ingaan van een gebiedsproces waarin meekoppelkansen optimaal zijn verkend, wordt hierbij positief gewaardeerd. Daarentegen is ten aanzien van het aspect duurzaam hergebruik nog verbetering mogelijk. Dit komt omdat het detailniveau in de verkenningsfase nog onvoldoende hoog is. Hier liggen kansen voor de planuitwerkingsfase. Ook het gebruik van een materialenpaspoort is een van de aanbevelingen voor de komende fase.
Positieve ervaringen met actieve inzet van monitoringstool
Het eindresultaat van gebiedsontwikkeling Grebbedijk is een voorkeursalternatief waarin veel circulaire maatregelen zijn verwerkt, die bijdragen aan de positieve circulaire eindscore. Wat zijn de leerervaringen van de projectgroep met de Circulaire Peiler bij deze eerste exercitie in de verkenningsfase van gebiedsontwikkeling Grebbedijk?
- De Circulaire Peiler bood handelingsperspectief en zorgde voor een gestructureerde aanpak. Het projectteam kreeg meer inzicht in mogelijke kansen voor circulariteit binnen de ontwerpopgave en hoe deze te benutten. Het gaf de projectgroep een heldere denkrichting om circulariteit te bevorderen in het gebiedsontwikkelingsproces en maakte monitoring van het proces en geboekte resultaten mogelijk.
- Inzet van de Circulaire Peiler heeft ervoor gezorgd dat alle betrokken gebiedspartners bewuster met circulariteit zijn omgegaan en daarin gezamenlijk zijn opgetrokken.
- Voor ontwerpende partijen en de procesleiding werd
duidelijker wat van hen werd verwacht en waarop
moest worden gestuurd. De gestandaardiseerde opzet
van de methode gaf goede aanknopingspunten om
alternatieven onderling beter te kunnen vergelijken.
Verschillende aspecten van duurzaamheid konden
worden beoordeeld, ondanks het multidisciplinaire
karakter van de vraagstukken en opgave. Het leidde
tot een transparantere en beter onderbouwde
beoordeling van duurzaamheid en circulariteit.
- Belangrijk was het regulier monitoren van prestaties
tijdens het ontwikkelingsproces om tijdig te kunnen
bijsturen waar nodig. Het ging daarbij niet alleen
om de milieu-impact van materialen, maar ook de
monitoring van de voortgang van het proces en
bereikte resultaten. Immers het goed doorlopen van
het proces werd uiteindelijk beloond door een lage
milieu-impact (MKI) als resultaat.
- Circulariteit met als doel het primaire
grondstofverbruik te reduceren kan in de volgende
ontwerpfase van Grebbedijk verder worden
geoptimaliseerd door te kijken naar aard, oorsprong
en terugneembaarheid van grondstoffen en
materialen. Dit vraagt om een verdieping in de
mogelijkheden voor hergebruik en recycling van
materialen, maar ook door optimalisatie van het
dijkontwerp en beperking van de CO2-impact.
Grondstoffen-, materialen- en energiebalansen
maken dit inzichtelijk. Daarmee wordt het advies
van de commissie m.e.r. opgevolgd, die positief
oordeelde over de inzet van de Circulaire Peiler als
beoordelingskader.
![Circulaire peiler afbeelding 3](/-/media/insights/netherlands/afbeeldingen/circulaire-peiler-afbeelding-3.png?h=372&w=800&hash=FD97910CAAF07F840B6B8F5C196F53E7)
Conclusie
Circulariteit en innovatie zijn belangrijke aandachtsgebieden
binnen gebiedsontwikkeling Grebbedijk.
Met een innovatiebeschikking van het Hoogwaterbeschermingsprogramma
(HWBP) hebben de
betrokken partijen een algemeen afwegingskader
voor circulariteit ontwikkeld, dat heeft geresulteerd
in een ontwerptool, de Circulaire Peiler. Hiermee is
eenvoudig de circulariteitsscore van een project te
bepalen vanaf ontwerp tot en met de beheerfase.
Dit instrument sluit aan bij de Greendeal GWW en
het circulariteitsbeleid van het waterschap om 50%
minder primaire grondstoffen te gebruiken in 2030
en geen primair grondstofgebruik in 2050. De eerste
ervaringen bij Grebbedijk met dit instrument zijn
positief. Het voorkeursalternatief uit de verkenningsfase
van gebiedsontwikkeling Grebbedijk scoort een
circulariteitspeil van CPI = 74 van de 100. Door
toepassing van de peiler weten de betrokken
projectpartners van de Grebbedijk nu wat ze te doen
staat in de volgende fasen om circulariteit zo goed
mogelijk mee te nemen.
Verkennen mogelijkheden
bredere inzet Circulaire Peiler
Vanwege de positieve ervaringen met de Circulaire Peiler
bij de gebiedsopgave Grebbedijk willen waterschap
Vallei en Veluwe en het HWBP mogelijkheden verkennen
voor bredere inzet van de Circulaire Peiler. De tool is
immers generiek van opzet. Dan gaat het niet alleen om
inzet van het instrument bij dijkversterkingsopgaven,
maar ook bij andere GWW-projecten. Kijk voor meer
informatie op grebbedijk.com.
![Circulaire peiler afbeelding 4](/-/media/insights/netherlands/afbeeldingen/circulaire-peiler-afbeelding-4.png?h=499&w=800&hash=E1C89263AF5A41CDAF183AF997687C3C)
